Brandisolering af rør

Brandmodstandsevne

Brandsikring af rør er en væsentlig del af brandsikkerheden for en bygning. Brandsikring af rør kan sikres passivt ved at brandisolere disse.

Bygningsreglementet samt talrige standarder og anvisninger regulerer hvilke komponenter, der skal modstå røg, flammer og varme, og i hvor lang tid. Det er et spørgsmål om menneskeliv og begrænsning af materielle skader. Derfor er der særligt fokus på overgangene mellem brandadskilte enheder: Brande må under ingen omstændigheder spredes fra rum til rum gennem åbninger til rør og kanaler.

Testmetoden der ligger til grund for installationers brandmodstandsevne – tætning af gennemføringer - er defineret i EN 1366-3.

Afstandskrav

Afstandsforhold i skakte er reguleret af bygningsreglementets §390, med henvisning til DS 452 3. udgave. Her nævnes specifikt, at afstandsforhold på rør udføres iht. Anneks E. Den definerer, at der som minimum skal være 60 mm mellem færdige isoleringsoverflader på rørinstallationer. Kan ovenstående ikke efterleves har Isover anvisninger til hvorledes klynge/rækkearrangementer kan udføres.

Rørene der skal brandisoleres sikres med rørskåle iht. producentens anvisninger og med udgangspunkt i kravet til den enkelte installation.

Isover U Protect rørskåle er en brandisoleringsløsning med en lav vægt der yder høj brandbeskyttelse, også ved små isoleringstykkelser.

Den særlige teknologi der ligger til grund for Ultimate serien sikrer at produkterne er lettere end traditionelle stenuldsløsninger, da fibrene i Ultimate produkterne er bedre og mere ensartet fordelt.  Herved undgås unødigt materialespild i det enkelte produkt.

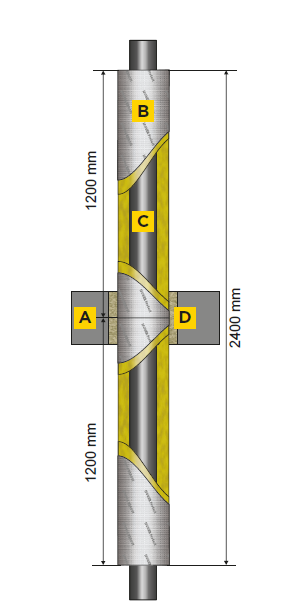

Dækgennembrydning

Med U Protect Pipe Section Alu2 udføres isolering af rørgennemføringer af PE-, PVC- og aluminiumskompositrør op til DN100 samt metalliske rør op til DN200 gennem tunge dæk nemt og hurtigt.

Dækket skal have en minimumsdensitet på 475 kg/m³ og tykkelse på 150 mm eller mere. Den første bæring monteres maksimalt 600 mm fra oversiden af dækket.

ULTIMATE rørskålen monteres i tykkelse og længde iht. de efterfølgende skemaer. Samlinger tapes, og rørskålene fastholdes med vindseltråd i min. 0,6 mm tykkelse eller 16 x 0,4 mm spændebånd. Viklinger eller bånd skal sidde pr. maks. 250 mm startende højst 75 mm fra dækket.

Åbningen mellem det færdigisolerede rør og tunge dæk må højst være 50 mm, der efterfølgende udfyldes med beton eller mørtel. Alternativt kan udsparinger op til 25 mm i tunge dæk med metalliske rør med Ø 40-89 mm og isoleringstykkelse 20-100 mm lukkes med Isover Protect BSK i en dybde på mindst 25 mm fra begge sider.

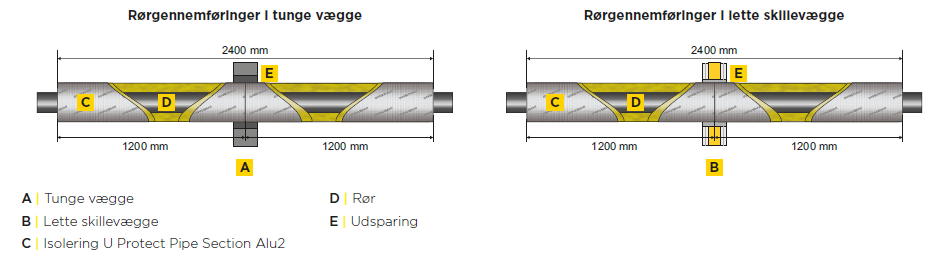

Væggennembrydning

Isolering af rørgennemføringer af PE-, PVC- og aluminiumskompositrør op til DN100 samt metalliske rør op til DN200 kan udføres hurtigt og nemt med U Protect Pipe Section Alu2 i vægge op til EI120.

De tunge vægge skal have en minimums densitet på 475 kg/m³. Både tunge og lette vægge skal minimum være 100 mm tykke. Lette vægge skal være forsynet med 2 lag gips på begge sider.

Den første bæring monteres maksimalt 600 mm fra vægoverfladen. ULTIMATE rørskålen monteres i tykkelse og længde iht. de efterfølgende skemaer. Samlinger tapes, og rørskålene fastholdes med vindseltråd i min 0,6 mm tykkelse eller 16 x 0,4 mm spændebånd. Viklinger eller bånd skal sidde pr. maks. 250 mm startende højst 75 mm fra vægoverfladen.

Åbningen mellem det færdigisolerede rør og væg må højst være 50 mm. Ved tunge vægge lukkes udsparingen med beton eller mørtel og ved lette vægge lukkes der med gipsmørtel/-puds/-spartel. Alternativt kan udsparinger op til 15 mm i vægge med metalliske rør med Ø 40-89 mm og en isoleringstykkelse på 20 mm lukkes med Isover Protect BSK i en dybde på mindst 25 mm fra begge sider.

For fyldestgørende montageanvisning se:
